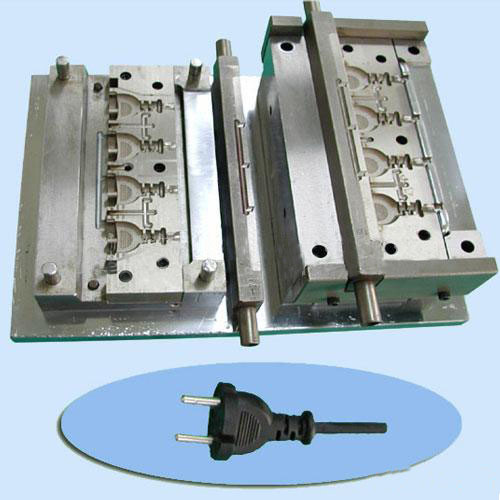

冲压模具全面解析：从设计制造到加工维修，读懂冷冲压模具的核心门道
在制造业的庞大体系中，冲压模具是支撑批量生产的基础装备之一。无论是汽车零部件、家用电器外壳，还是电机铁芯、五金连接件，几乎所有金属薄板成形的背后，都离不开一套精度可靠、寿命稳定的冲压模具。对于采购商、工程技术人员，乃至正在寻找黄岩模具厂、台州模具厂合作的企业来说，理解冲压模具的设计逻辑、加工工艺与维护要点，直接关系到产品成本和交付节奏。本文将从原理、类型、制造、加工、维修到选厂建议，系统梳理冲压模具的关键知识。
一、冲压模具是什么：冷冲压成形的核心载体
冲压模具，是在压力机（冲床）上通过上下模的相对运动，使金属或非金属板材发生分离或塑性变形，从而获得所需形状与尺寸零件的专用工具。因为它通常在室温下工作，所以又被称为冷冲压模具。
一套典型的冲压模具主要由以下几部分构成：
- 工作零件：凸模（冲头）、凹模，直接决定制件的形状和尺寸精度；
- 定位零件：挡料销、导料板、侧刃、定位销，保证坯料位置一致；
- 卸料与压料零件：卸料板、压边圈、顶件器，防止制件卡模或起皱；
- 导向零件：导柱、导套、导板，保证上下模对中精度；
- 支撑与固定零件：上模座、下模座、模架、垫板、固定板；
- 弹性元件与连接件：弹簧、聚氨酯、螺钉、销钉等。
与切削加工相比，冲压成形的优势在于效率高、一致性好、材料利用率相对可控，特别适合大批量生产。冲压件加工的单件成本会随着产量上升而迅速下降，这也是模具被称作"工业之母"的原因。
二、冲压模具的主要类型：五金冲压模具、拉伸模具与级进模
按照工序性质、结构形式和自动化程度，冲压模具可以分为多种类别。实际项目中，模具工程师会根据零件批量、精度要求和材料特性进行组合选择。
1. 按工序性质划分
- 冲裁模：完成落料、冲孔、切边、切口等分离工序，是最常见的一类；
- 弯曲模：使板料沿弯曲线产生塑性变形，形成V形、U形、Z形等结构；
- 拉伸模具（拉深模）：把平板毛坯变成开口空心件，如杯形、盒形、筒形零件，广泛用于家电内胆、电机外壳、汽车覆盖件；
- 成形模：包括翻孔、翻边、胀形、缩口、校形等局部成形工序。
2. 按工序组合方式划分
- 单工序模：一副模具只完成一道工序，结构简单、成本低，适合小批量或打样阶段；
- 复合模：在一次行程中，于同一工位完成两道以上工序，如落料冲孔复合，同轴度好；
- 级进模（连续模）：条料按固定步距依次通过多个工位，逐次完成冲孔、切边、弯曲、拉伸、成形、切断等工序。级进模自动化程度高、生产效率突出，是五金冲压模具中技术含量较高的品类，常用于电子连接器、电机铁芯、汽车结构件等精密零件。
选择哪种结构，通常要综合评估年产量、零件精度、材料厚度、模具预算和后续换型需求。批量大、精度高、形状复杂的零件，往往更倾向于级进模方案。
三、模具设计制造：决定成败的前置环节
一套模具能否顺利投产，八成取决于前期设计。模具设计制造不是简单的画图，而是材料、工艺、结构、设备四者的统筹平衡。
设计阶段的关键工作
- 工艺性分析：检查零件是否存在尖角、窄槽、过深拉伸等不利于成形的结构，必要时提出产品修改建议；
- 排样设计：确定条料宽度、步距、搭边值，直接影响材料利用率和模具强度；
- 冲压力计算：估算冲裁力、弯曲力、拉伸力、卸料力，据此选择合适吨位的冲床；
- 间隙确定：凸凹模间隙过大易产生毛刺和塌角，过小则加剧磨损，需按材料种类和厚度取值；
- 结构设计：确定模架形式、导向方式、卸料方式、安全与限位结构；
- 三维建模与出图：目前主流采用 CAD/CAE/CAM 一体化流程，配合成形仿真软件预测起皱、开裂、回弹风险。
值得强调的是回弹问题。弯曲和拉伸后，材料会产生弹性恢复，导致角度和尺寸偏离设计值。经验丰富的设计团队会在模具型面预留补偿量，并通过试模反复修正，这也是模具定制加工中考验技术实力的地方。
四、冲压模具加工：材料、设备与热处理
设计图纸再完美，也要靠加工精度来落地。冲压模具加工通常包含以下环节：
1. 模具材料选择
- Cr12MoV、SKD11、DC53：常用的冷作模具钢，耐磨性和淬透性较好，适用于冲裁模、级进模；
- 高速钢：用于高速冲压或高耐磨要求的凸模、凹模镶件；
- 硬质合金：用于电机铁芯级进模等超高寿命场景，耐磨性突出但韧性较低；
- 45 号钢、Q235：多用于模座、垫板等非工作零件。
2. 主要加工设备与工艺
- CNC 加工中心完成模座、模板的孔系与型腔加工；
- 慢走丝线切割用于高精度轮廓、镶件配合面的加工；
- 电火花成型机处理硬质材料上的清角、深槽和异形孔；
- 平面磨、内外圆磨、坐标磨保证平行度与配合精度；
- 热处理（淬火 + 回火）使刃口硬度达到 HRC 58～62，同时控制变形量。
加工顺序的安排同样讲究。一般来说，先粗加工、再热处理、后精加工与研磨，可以避免淬火变形破坏已获得的精度。对于级进模这类多工位模具，各工位的位置公差往往需要控制在微米级，装配时必须借助精密测量设备逐项校验。
五、冲压件加工中常见问题与应对思路
在冲压件加工现场，以下问题出现频率较高：
- 毛刺过大：多因刃口磨损、间隙偏大或对中不良，可修磨刃口、调整间隙；
- 制件起皱：拉伸时压边力不足或材料流动失控，需调整压边圈压力与拉伸筋布置；
- 开裂：材料延伸率不足、拉伸系数过小或圆角半径偏小，可优化工序排布、增加退火；
- 回弹超差：通过型面补偿、增加校正工序或调整材料状态解决；
- 送料不畅、卡料：检查导料板间隙、浮料高度和送料机构同步性；
- 尺寸不稳定：可能源于模具刚性不足、冲床精度下降或材料批次波动。
这些问题往往不是孤立存在的，需要从模具、设备、材料、操作四个维度系统排查。建立首件检验、巡检和模具寿命台账，是稳定量产的有效手段。
六、冲压模具维修与保养：延长寿命的关键
模具属于典型的"三分制造、七分维护"装备。规范的冲压模具维修与保养，能显著降低停机率和单件成本。
- 日常点检：检查刃口状态、螺钉是否松动、导柱润滑是否充分、弹簧有无疲劳；
- 定期保养：按冲次设定保养周期，清洁型腔、补充润滑、复紧紧固件；
- 刃口修磨：当毛刺明显增大或冲裁力异常上升时，及时修磨，避免钝口加剧磨损；
- 易损件更换：冲头、弹簧、导套、顶针等属于消耗件，建议常备库存；
- 故障修复：出现崩刃、开裂、拉毛、镶件松动时，应由专业人员评估是补焊、更换镶件还是重新制作；
- 存放管理：模具应清洁后涂防锈油，放置于专用架位，避免重压变形与受潮锈蚀。
对于量产周期长的项目，建议与模具厂建立长期技术支持关系，把维修响应速度纳入考核指标。模具一旦频繁停机，损失往往远超维修费用本身。
七、如何选择合适的黄岩模具厂与台州模具厂
浙江台州黄岩地区是国内知名的模具产业集聚地，产业链配套齐全，从钢材供应、热处理、标准件到精密加工都可在本地完成。这也使得黄岩模具厂、台州模具厂在交期和成本方面具备一定优势。但厂家众多，水平参差，选择时可以从以下几个方面考察：
- 设计能力：是否有独立的工艺分析与仿真能力，能否提前发现产品缺陷；
- 加工设备：加工中心、慢走丝、电火花、精密磨床的数量与精度等级；
- 检测手段：三坐标测量仪、投影仪、硬度计是否齐全，是否提供检测报告；
- 试模条件：自有冲床吨位范围是否覆盖需求，能否提供打样与首件确认；
- 行业经验：是否做过同类零件，比如汽车件、家电件、电机铁芯、连接器；
- 售后响应：维修、改模、技术支持的响应时效和收费标准；
- 报价透明度：材料费、加工费、热处理费、试模费是否分项列明。
建议在询价阶段提供完整的 2D/3D 图纸、材料牌号、年需求量、冲床吨位和精度要求，这样得到的报价才具备可比性。必要时可实地验厂，重点观察车间管理、设备状态和在制模具的精细程度。
八、模具定制加工的典型流程
一套模具定制加工项目，通常遵循以下步骤：
- 需求沟通：确认零件图纸、材料、批量、设备条件与交付节点；
- 工艺评估与报价：分析成形可行性，给出模具结构方案和费用明细；
- 签订合同：约定精度标准、验收方式、交期与售后条款；
- 模具设计：完成排样、结构设计与图纸评审，必要时客户确认；
- 零件加工与热处理：按工艺路线完成各类工序；
- 装配调试：组装模架、调整间隙、校验导向精度；
- 试模打样：在冲床上试冲，检测尺寸与外观，出具样品和检测数据；
- 改模优化：根据试模结果修正，直至满足量产要求；
- 交付与培训：移交模具、备件、图纸资料，并说明使用与保养要求。
其中，试模环节最容易出现反复。提前明确验收标准和允许的公差范围，能够有效减少后期争议。
九、行业趋势：精密化、自动化与长寿命方向
随着下游行业对轻量化和精度要求的提升，冲压模具正呈现几个明显趋势：
- 高精度化：电子、新能源、医疗器械领域对 micro 级公差的需求增加，推动精密级进模发展；
- 高速自动化：配合高速冲床、自动送料机、机械手和在线检测，实现少人化生产；
- 长寿命设计：采用硬质合金镶件、表面涂层（如 TiN、TiAlN、DLC）提升耐磨性；
- 数字化协同：CAD/CAE/CAM 一体化、模具全生命周期管理、加工过程数据追溯；
- 新材料适配：高强钢、铝镁合金、硅钢片等材料的成形工艺不断优化；
- 绿色制造：提高材料利用率、减少废料、优化润滑方式。
对采购方而言，选择具备持续技术投入的模具供应商，比单纯比较价格更具长期价值。一套设计合理、加工精良、维护得当的冲压模具，往往能在数年的量产周期中持续创造效益。
十、常见问题解答
Q：冲压模具的交期一般多久？
视复杂程度而定。简单单工序模通常 15～25 天，中等复杂度模具 30～45 天，多工位级进模可能需要 45～90 天甚至更长。设计评审和试模改模的时间应提前计入项目排期。
Q：模具价格主要由什么决定？
主要包括模具尺寸与工位数、材料与热处理要求、加工精度等级、是否需要特殊机构（如斜楔、氮气弹簧）、试模次数与配套服务。工位数越多、精度越高，价格自然越高。
Q：一套模具能冲多少次？
普通冷冲压模具在正常维护下可达数十万至百万冲次，采用优质模具钢并配合规范保养可突破百万次；硬质合金级进模用于硅钢片冲裁时，寿命可达数千万冲次。
Q：旧模具可以改造吗？
可以。产品小幅改版、增加孔位或调整尺寸时，通过更换镶件、修磨刃口、增补工位等方式改造，通常比重新开模更经济，但需评估原模架强度和工位余量是否足够。
冲压模具看似只是车间里的一套钢铁工具，实际上它串联着产品设计、材料科学、精密加工与生产管理。把模具这一环做扎实，批量生产的稳定性、成本控制和交付能力，才有真正的落脚点。
