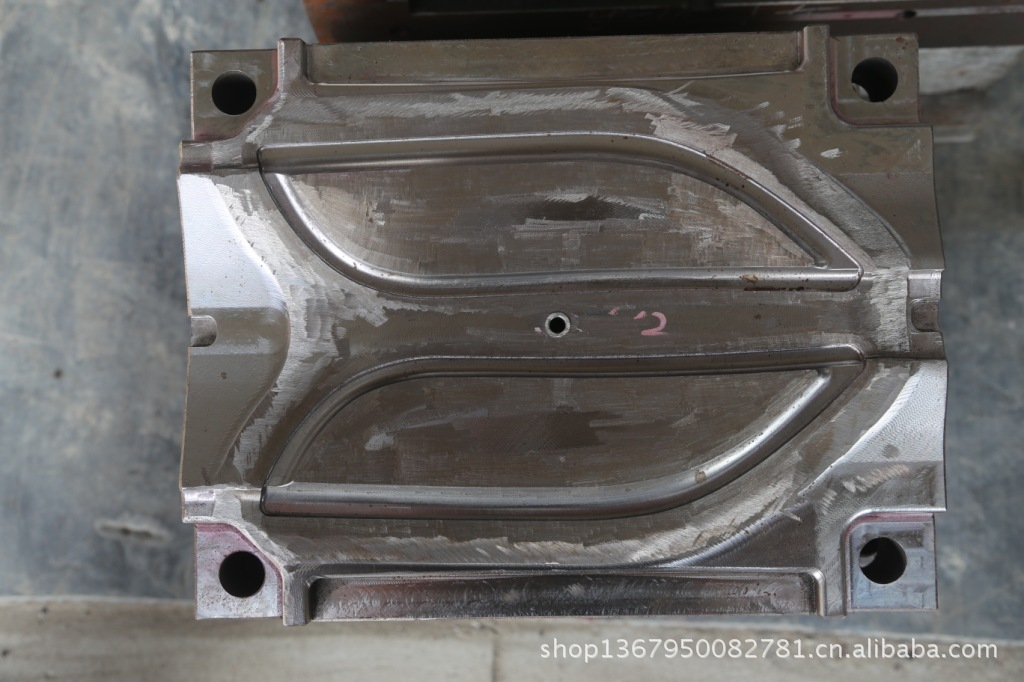

冲压模具全解析：从设计制造到加工维修，读懂冷冲压成型的核心工艺

在制造业的庞大版图里，冲压模具是一类看似低调、却几乎无处不在的基础工装。你身边的汽车门板、冰箱外壳、手机金属中框、电机定转子铁芯、五金连接件，背后都离不开一套甚至几十套冲压模具的支撑。位于浙江台州的黄岩模具厂，正是国内模具产业最密集、配套最完整的区域之一，几十年积累下来的工艺经验，让"台州模具厂"在五金冲压模具、拉伸模具、级进模等领域拥有了实实在在的话语权。

本文由永久冲压模具（cnyjcm.com）技术团队整理，围绕冲压模具的结构原理、设计制造流程、加工难点、维修保养以及选厂要点展开，希望能为正在寻找模具定制加工方案的朋友提供一份实用的参考。

一、什么是冲压模具？冷冲压成型的核心逻辑

冲压模具是安装在压力机（冲床）上，通过上下模的相对运动，对金属或非金属板材施加压力，使其产生分离或塑性变形，从而获得所需形状与尺寸零件的一种专用工具。因为绝大多数冲压加工在常温下进行，所以业内也常称为冷冲压模具。

一套典型的冲压模具通常由以下几大系统组成：

• 工作零件：凸模、凹模、凸凹模，直接决定冲压件的形状与精度；
• 定位零件：导料板、挡料销、侧刃、定位销，保证板料送进位置准确；
• 卸料与压料零件：卸料板、顶件器、压边圈，防止材料卡模或起皱；
• 导向零件：导柱、导套、导板，维持上下模的配合间隙；
• 支撑与固定零件：上下模座、垫板、固定板、螺钉销钉；
• 弹性与传动零件：弹簧、聚氨酯、氮气弹簧、斜楔机构等。

这些零件之间的配合精度往往以 0.01mm 甚至 0.005mm 计。一套好的冷冲压模具，不仅要把产品"做出来"，更要在几十万次、上百万次的连续冲击中保持稳定，这正是模具设计制造水平的真正体现。

二、冲压模具的主要类型与适用场景

按照工序性质与结构组合方式，冲压模具可以分成若干类，不同产品、不同批量，选择的模具形式差别很大。

• 单工序模（冲裁模、弯曲模、拉伸模）：一次行程完成一道工序，结构简单、成本低，适合小批量、打样或大型覆盖件。
• 复合模：在一次行程中、同一工位完成两道以上工序，如落料拉伸复合、冲孔落料复合，同心度高，适合精度要求高的中小件。
• 级进模（连续模）：条料按固定步距逐工位送进，落料、冲孔、弯曲、拉伸、成形、整形在一套模具内连续完成，效率极高，是电机铁芯、连接器、端子、五金弹片类产品的首选。
• 拉伸模具：用于把平板毛坯变成开口空心件，如电池壳、滤清器壳、锅具、灯罩、电机外壳等，核心难点在于压边力控制与防起皱、防开裂。
• 五金冲压模具：涵盖范围最广，包括各类支架、卡扣、弹片、散热片、五金饰品等，材料常为不锈钢、铝、铜、冷轧板、镀锌板。
• 多工位模、传递模：由机械手或传递机构在工位间搬运工件，适合形状复杂、工序多、自动化程度高的生产场景。

以行业应用来看，汽车零部件是冲压模具最大的下游市场，从车身结构件到座椅骨架、制动系统零件；家电领域的冰箱侧板、空调底盘、洗衣机内桶；电子领域的连接器、屏蔽罩、屏蔽簧片；以及食品机械、包装机械、农业机械、医疗器械中的各类不锈钢结构件，都是冲压件加工的重要战场。

三、模具设计制造的关键流程

一套合格的冲压模具，往往要经过以下环节，每一步都会影响后续的加工效率与模具寿命。

• 1. 需求与产品评审：明确材料牌号、料厚、公差要求、年产量与冲床吨位，这是决定模具结构的基础。
• 2. 冲压工艺分析：通过 CAE 有限元模拟，判断拉伸是否开裂、回弹是否超差、工序如何排布、条料如何排版最省料。
• 3. 结构设计：确定工序数量、步距、模架形式、导向方式、卸料方式、弹簧与氮气弹簧规格，输出完整 2D/3D 图纸。
• 4. 材料选型与热处理：凸凹模常用 Cr12MoV、SKD11、DC53、SKH-9、硬质合金钨钢，配套真空淬火、深冷处理、表面镀钛等工艺。
• 5. 精密加工：慢走丝、中走丝、CNC 加工中心、坐标磨、电火花成型、平面磨，保证间隙均匀与型面光洁度。
• 6. 装配与调试：合模、研配、调整间隙，确保上下模动作顺畅无干涉。
• 7. 试模与验收：在压力机上实际试冲，检查尺寸、毛刺、外观、送料顺畅度，出具检测报告。
• 8. 交付与跟进：随机提供图纸、备件清单、易损件建议，方便后续冲压模具维修。

从经验上看，设计阶段花掉的每一小时，往往能在后期的调试与维修中省下十几个小时。这也是正规黄岩模具厂在前期技术沟通上格外"啰嗦"的原因。

四、冲压件加工中的常见问题与对策

实际生产中，冲压件加工经常遇到以下几类问题，处理思路大致如下：

• 毛刺过大：多为凸凹模间隙偏大或刃口磨损所致，需重新调整间隙、刃磨刃口，必要时采用负间隙或精冲工艺。
• 拉伸件开裂：常见于拉深系数过大、压边力过高、材料塑性不足、凹模圆角过小，可通过增加工序、优化润滑、退火处理、加大圆角解决。
• 起皱：压边力不足或压边圈贴合不良，需要调整压边间隙、增加拉延筋或改用氮气弹簧提供更稳定的压力曲线。
• 回弹超差：弯曲工序中材料弹性回复引起，可通过过弯补偿、增加整形工序、调整凸模 R 角来修正。
• 表面拉伤：模具型面粗糙或润滑不当，应对型面抛光、镀钛处理，并选用合适的冲压油。
• 送料卡顿、步距不稳：级进模中常由导料板磨损、浮料销失效、废料回跳引起，需要定期检查浮升机构与吹气排废装置。

这些问题看似琐碎，背后考验的是模具厂对材料性能、摩擦学、压力机状态的综合理解。有经验的师傅往往听一声冲压声音，就能大致判断模具当前的工作状态。

五、如何选择靠谱的台州模具厂、黄岩模具厂

长三角地区模具企业众多，价格差异也从几千元到几十万元不等。判断一家模具厂是否值得长期合作，可以从以下几个维度考察：

• 技术团队与设计能力：是否能独立完成工艺分析和结构设计，是否具备 CAE 模拟能力，而不是照图开模。
• 加工设备：慢走丝、加工中心、精密磨床、三坐标测量仪等设备的数量与精度，直接决定模具一致性的上限。
• 行业经验：做过汽车件、家电件、电子件还是五金件，经验是否与你的产品类型匹配。
• 试模能力：厂内是否有足够吨位的冲床可以试模，能否提供完整的试模报告与首件检测数据。
• 售后响应：模具交付只是开始，能否快速响应冲压模具维修、易损件更换、量产爬坡期的技术支持，才是长期成本的关键。
• 报价透明度：材料费、加工费、热处理、试模费是否列示清楚，是否存在低价接单、后期加价的情况。

永久冲压模具深耕冲压模具设计制造与冲压件加工多年，服务覆盖五金、家电、汽车零部件、电气、医疗器械等多个行业，可提供从产品评估、模具定制加工到批量冲压件供货的一站式方案。相关案例与技术资料可在 cnyjcm.com 查阅。

六、冲压模具维修与日常保养要点

模具寿命七分靠制造，三分靠维护。规范的保养制度能显著延长模具使用周期：

• 刃口管理：建立刃磨记录，按冲次而非按时间安排刃磨，避免刃口过度钝化后强行生产造成崩刃。
• 间隙复检：定期用塞尺或红丹粉检查配合间隙，发现不均匀及时调整。
• 清洁与防锈：每班次清理型腔内的铁屑与油污，长期停机需涂防锈油并做好防潮。
• 弹簧与氮气弹簧：弹簧疲劳后压力衰减会直接影响压料与卸料效果，应按周期更换。
• 导柱导套润滑：保持润滑脂充足，避免干摩擦造成导向精度下降。
• 存放规范：模具应存放在专用架位，上模加装限位块，避免长期受压导致弹性元件失效。

对于量产中的模具，建议与模具厂建立长期维保合作。专业的冲压模具维修不只是"焊一焊、磨一磨"，而是要重新评估间隙、材料疲劳程度和后续可使用寿命，给出继续使用或更换备件的判断。

七、行业趋势：高精度、长寿命、自动化

随着下游产品迭代加快，冲压模具行业也在发生明显变化：

• 精度要求持续提升：新能源汽车电机铁芯、连接器等产品对同轴度、毛刺高度提出了微米级要求。
• 模具寿命与稳定性并重：硬质合金、粉末高速钢、PVD 涂层、深冷处理的应用越来越普遍。
• 自动化与智能化：级进模配套自动送料机、机械手、在线视觉检测，实现无人化连续生产。
• 数字化设计与仿真：CAE 回弹补偿、模面精细化处理，正在缩短试模周期。
• 轻量化材料加工：高强钢、铝合金、镁合金的冲压工艺开发成为新课题。
• 短交期、小批量定制：快换模架、模块化设计让模具定制加工的响应速度越来越快。

对采购方而言，这意味着模具不再只是一次性投入的工装，而是影响产品一致性、生产成本和交付节奏的关键资产。选择一家懂工艺、能沟通、有加工实力的模具厂，比单纯比较报价更有价值。

结语

冲压模具是一门需要长期沉淀的手艺，也是一门不断被新技术推动的现代工程。从一张产品图纸到一套稳定量产的模具，中间隔着工艺分析、结构设计、精密加工、反复试模与持续维护。永久冲压模具专注于冲压模具、五金冲压模具、拉伸模具、级进模的设计制造与冲压件加工，立足台州黄岩，服务全国客户。如果您正在评估新产品开模方案，或遇到现有模具效率低、故障多、维修频繁的问题，欢迎与我们沟通交流，让专业的人做专业的事。
