冲压模具全流程解读：从模具设计制造到冲压件加工的关键要点

在制造业的众多基础工艺中，冲压成型凭借效率高、一致性好、材料利用率可控等优势，长期占据着金属零件批量生产的主流位置。而支撑这套工艺运转的核心装备，就是冲压模具。小到手机里的屏蔽罩、电池壳，大到汽车车身的结构件、家电外壳，背后几乎都离不开一副设计精良的模具。本文将围绕冲压模具的类型、设计制造、加工工艺、材料选择、质量控制和后期维修保养，做一次系统梳理，供有模具定制加工需求的采购方、工程技术人员参考。

冲压模具是什么？冷冲压成形的核心载体

冲压模具是安装在压力机（冲床）上，通过上模与下模的相对运动，对板材施加压力，使其发生分离或塑性变形，从而获得所需形状与尺寸零件的专用工装。由于多数冲压作业在常温下进行，行业内也常称之为冷冲压模具。

一副完整的冲压模具通常由以下几大系统构成：

• 工作零件：凸模、凹模、凸凹模，直接决定零件的形状与尺寸精度；
• 定位零件：挡料销、导正销、侧刃、定位板，保证条料送进位置准确；
• 卸料与压料零件：卸料板、压边圈、弹簧、氮气弹簧，控制材料流动并防止工件卡模；

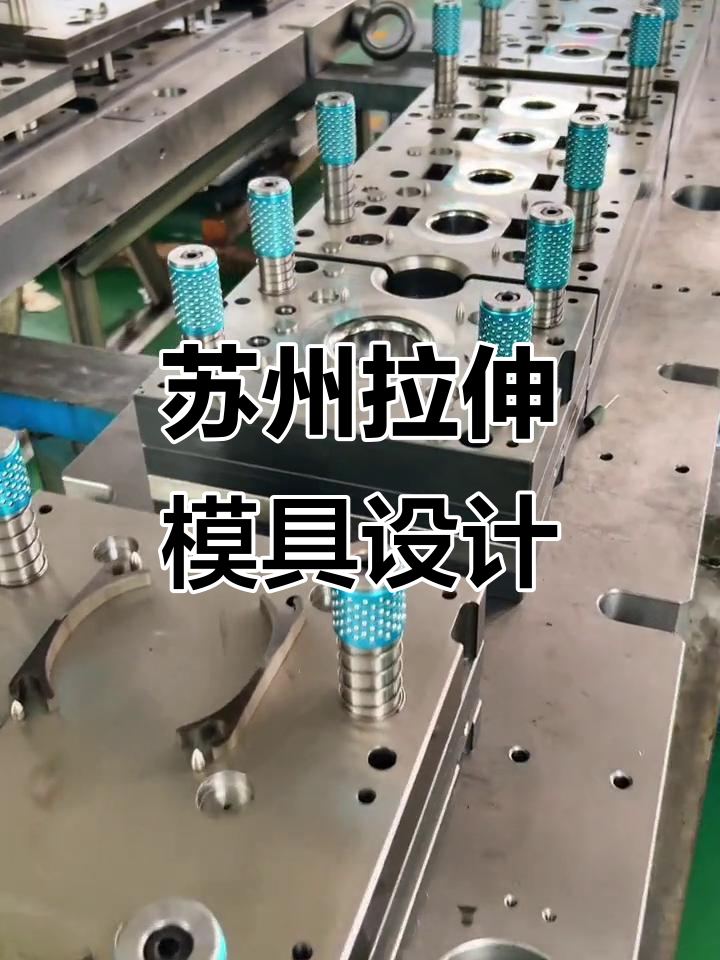

• 导向零件：导柱、导套、滚珠导柱，维持上下模的配合精度；
• 支承与固定零件：上下模座、垫板、固定板、模柄；
• 辅助结构：安全装置、限位柱、传感器接口等。

这六大部分协同工作，才构成了模具的稳定性与寿命。任何一环设计或加工不到位，都会在量产阶段以毛刺偏大、尺寸漂移、频繁爆模等形式暴露出来。

冲压模具的主要类型：从单工序模到级进模

按工序组合方式与结构特征，常见的冲压模具可以分为以下几类，不同结构对应不同的批量与精度需求。

• 单工序模（简单模）：一次行程只完成一道工序，如落料、冲孔、弯曲。结构简单、制造成本低，适合小批量打样或结构简单的零件，但效率偏低。
• 复合模：在一次行程中，于模具同一工位完成两道以上工序，典型如落料冲孔复合模。零件内外形同轴度好、平整度高，适合精度要求较高的中小件。
• 级进模（连续模）：条料按固定步距逐工位送进，每个工位完成冲裁、弯曲、拉伸、成形、切断等不同工序，一次行程出一件或多件。级进模是自动化程度最高、最适合大批量生产的形式，配合自动送料机和高速冲床，节拍可达每分钟数百次。
• 拉伸模具：用于将平板毛坯变成开口空心件，如电池壳、滤清器壳、电机端盖、厨具内胆等。拉伸模设计的关键在于拉伸系数分配、压边力控制和材料流动模拟，防止起皱、拉裂与减薄过度。
• 弯曲模：完成V形、U形、Z形等弯折成形，难点在于回弹补偿，需要根据材料屈服强度和料厚反复修正。
• 精冲模：在专用精冲压力机上配合齿圈压边，获得接近机加工水平的剪切面，断面光洁、尺寸精度高，常用于汽车变速箱件、锁具、精密齿轮等。

此外还有成形模、胀形模、翻边模、缩口模等，很多复杂零件往往需要多副模具配合完成，这就涉及模具设计制造阶段的工序划分问题。

五金冲压模具的典型应用领域

冲压件的覆盖面极广，几乎渗透到所有装配型制造行业。结合产业链来看，需求最集中的领域包括：

• 汽车与新能源汽车：车身结构件、座椅骨架、支架、连接片、动力电池壳体与盖板、汇流排、电机定转子硅钢片。新能源汽车对轻量化和电性能的要求，推动了铝板冲压、高强钢冲压和叠片级进模的发展。
• 家用电器：空调外机底盘、冰箱压缩机配件、洗衣机内筒支架、油烟机外壳、微波炉腔体等。
• 电子通信：连接器弹片、屏蔽罩、散热片、机箱机柜、5G基站结构件，特点是薄料、小尺寸、高精度。
• 五金与紧固件：垫片、卡箍、弹簧片、抱箍、五金配件，多为中等批量、成本敏感型产品。
• 医疗器械与食品机械：不锈钢刀片、器械支架、食品级不锈钢容器件，对材料牌号与表面处理有严格要求。
• 家具、灯具、建筑五金：滑轨、铰链、连接件、灯盘等。

不同行业对模具的侧重点不同：电子类讲究精度与冲次寿命，汽车类讲究节拍与稳定性，家电类讲究成本与通用性。这也是模具定制加工前必须充分沟通使用场景的原因。

模具设计制造：决定成败的前端环节

业内常说“模具质量七分靠设计，三分靠加工”，虽然略显夸张，但设计的重要性确实不容低估。一套成熟的模具设计制造流程，通常包含以下步骤：

• 产品可制造性分析（DFM）：审核产品图，评估是否存在过小圆角、过窄槽宽、局部减薄风险，必要时与客户协商修改。
• 排样与料带设计：确定条料宽度、步距、搭边值、材料利用率，安排各工位工序顺序，这是级进模设计中最考验经验的部分。
• 结构设计：确定模架形式（两柱、四柱、滚珠导柱）、卸料方式、导向与定位方案、弹簧与氮气弹簧配置。
• 强度与受力校核：核算冲裁力、拉伸力、卸料力，选择合适吨位的冲床，避免设备超载。
• 三维建模与出图：使用 UG、SolidWorks、AutoCAD 等软件完成零件图与装配图，输出 BOM 与加工工艺单。
• 仿真分析：对拉伸、弯曲等成形工序进行 CAE 模拟，预判起皱、开裂、回弹，减少试模次数。

设计阶段的每一处细节，都会在后续的冲压件加工中以效率、合格率或模具寿命的形式体现出来。

冲压模具加工工艺与关键设备

模具零件从毛坯到成品，一般要经历以下加工路线：

• 毛坯准备：下料、锻造、退火，消除内部应力，细化晶粒。
• 粗加工：普通铣床或龙门铣床去除大部分余量，为后续精加工留出均匀余量。
• 热处理：调质、淬火、回火，冲裁凸凹模一般淬火硬度控制在 HRC 58～62，拉伸模可略低以兼顾韧性。
• 精加工：CNC 加工中心完成型面铣削，慢走丝线切割加工冲裁刃口与镶件，电火花成型机加工清角与深腔，坐标磨床修整高精度孔位。
• 研磨与抛光：降低刃口表面粗糙度，减少冲裁毛刺与拉伸拉伤。
• 装配与配作：导柱导套配合、凸凹模间隙调整、卸料板行程确认。
• 试模与修模：上机试冲，检查尺寸、毛刺、料带运行状态，反复修正直至稳定量产。

冲裁间隙是冲压模具加工中最关键的参数之一，常规取值为材料厚度的 5%～10%，软材料取小值、硬材料取大值。间隙过大将导致毛刺升高、断面塌角严重；间隙过小则加剧刃口磨损，甚至造成模具崩刃。这一参数的把握，直接反映了一家黄岩模具厂或台州模具厂的工艺水平。

模具钢材怎么选：常见材料对比

模具寿命与选材密切相关，下表列出几种常用冷作模具钢的适用场景，供参考：

材料牌号	典型硬度	特点	适用场景
Cr12MoV	HRC 58～62	淬透性好、耐磨性佳，价格适中	中等批量冲裁模、成形模
SKD11 / DC53	HRC 60～63	韧性优于Cr12MoV，抗崩裂能力强	级进模、精密冲裁、厚板冲压
SKH-9（高速钢）	HRC 62～65	红硬性与耐磨性突出	高速冲压、硅钢片模具
硬质合金 YG系列	HRA 88～92	寿命极长，成本高、脆性大	超大批量电机铁芯、电子精密件
45# / 40Cr	调质 HRC 28～32	加工性好、成本低	模座、垫板、卸料板等结构件

实际选材需要综合考量产量预期、被冲材料（冷轧板、镀锌板、不锈钢、铝、铜、硅钢）的强度与厚度、以及客户的成本预算。盲目追求高硬度钢种，反而可能因韧性不足导致早期开裂。

黄岩模具厂与台州模具厂的产业优势

提到国内模具产业集聚地，浙江台州是绕不开的名字，其中黄岩更是被誉为“中国模具之乡”。经过数十年积累，当地形成了从模具钢供应、标准件配套、热处理、精密加工到物流配送的完整产业链。

选择黄岩模具厂或台州模具厂合作，实际收益主要体现在三个方面：一是配套齐全，慢走丝、CNC、电火花、坐标磨等设备资源密集，外协周期短，交期可控；二是技术工人储备充足，模具师傅对复杂结构、疑难工序的处理经验丰富，试模效率高；三是产业集群带来的成本优势，同等品质下报价通常更具竞争力。对于需要长期稳定供货的冲压件加工项目，地理距离带来的沟通与售后便利，也是一项不可忽视的隐性价值。

冲压件加工的质量控制要点

模具做好只是第一步，量产阶段的稳定性同样关键。成熟的冲压件加工管理通常围绕以下几点展开：

• 首件确认：每批次开机、换料、换模后必须进行首件全尺寸检验，确认合格后方可批量生产。
• 毛刺控制：定期检查刃口磨损，毛刺高度超出标准即安排刃磨，避免划伤或影响装配。
• 尺寸稳定性监控：对关键尺寸实施过程能力分析，观察是否出现趋势性漂移。
• 材料一致性：不同批次板材的硬度、厚度公差会直接影响成形效果，进料检验不可省略。
• 模具冲次记录：建立模具履历卡，记录累计冲次、维修记录与更换件明细，为预防性保养提供依据。
• 表面与外观：关注划伤、压痕、拉丝、油污，必要时增加清洗与防锈工序。

冲压模具维修与保养：延长寿命的关键

模具属于典型的“用得好、修得少”的装备。规范的冲压模具维修与保养，能把一副模具的实际寿命拉长数倍。

日常保养包括：每班清洁型面与料屑、检查导柱导套润滑、确认卸料板弹力是否衰减、检查螺丝有无松动。定期保养则涉及刃口刃磨、弹簧更换、导柱导套磨损量测量、模板平行度校验。当出现以下信号时，应及时停机检修：毛刺突然增大、冲压声音异常、料带送进卡滞、产品出现局部变形或开裂、模具温度异常升高。

需要强调的是，刃磨并非磨得越多越好。每次刃磨量应控制在合理范围，累计刃磨量接近刃口设计高度极限时，应考虑更换镶件而非继续修磨，否则会破坏模具原有闭合高度与间隙关系，得不偿失。

模具定制加工：如何选择靠谱的供应商

面对市场上数量众多的模具厂家，采购方可以从以下几个维度进行筛选：

• 设计能力：是否具备独立完成排样、结构设计与成形仿真的团队，而不仅仅是来图加工。
• 加工设备：慢走丝、CNC加工中心、电火花、三坐标测量仪等关键设备的数量与精度等级。
• 试模条件：自有冲床吨位范围是否覆盖从打样到量产的需求，能否提供试模视频与检测报告。
• 行业经验：是否有同类产品的成功案例，尤其是结构相近、精度要求相当的模具。
• 售后响应：模具交付后的维修、改模、备件供应是否及时，这往往是长期合作中最容易被低估的一环。

至于报价构成，冲压模具的价格通常由设计费、材料费、加工工时费、标准件与外购件费用、试模费以及利润税金共同组成。同一副模具报价差异很大，往往源于钢材牌号、热处理方式、加工精度等级和镶件数量的不同。建议在比价时要求供应商提供明细报价与技术方案，避免单纯以低价作为决策依据。

常见问题解答

• 问：一副冲压模具的寿命大概有多长？
  答：与材料、结构、被冲板材和维护水平有关。普通碳钢薄板冲裁模通常在几十万至上百万冲次，硬质合金级进模可达数千万冲次。规范保养能显著延长寿命。
• 问：从下单到模具交付一般需要多久？
  答：简单单工序模通常 15～25 天，中等复杂度的级进模或拉伸模约 30～50 天，精密多工位模具可能更长。具体要看零件复杂度与试模轮次。
• 问：小批量试产有必要开钢模吗？
  答：如果只是验证结构，可以先用简易模或激光切割、数冲过渡；若产品已定型且有持续订单，直接开钢模更经济。
• 问：模具交付后可以改模吗？
  答：可以，但改模成本与难度取决于改动幅度。若涉及料带排样变更，往往需要重做部分镶件，建议在设计评审阶段尽量把问题讨论清楚。

结语

冲压模具看似只是车间里一副冰冷的钢铁工装，实则凝结了材料学、机械设计、精密加工与现场调试的综合功力。从最初的产品分析、排样设计，到慢走丝切割、热处理、装配试模，再到量产阶段的冲压件加工与模具维修，每一个环节都环环相扣。对于采购方而言，选择一家既懂设计、又能加工、还愿意在售后持续投入的黄岩模具厂或台州模具厂，往往比单纯压低单副模具的报价更有价值——因为真正决定成本的，从来不是模具本身的价格，而是它在整个产品生命周期里带来的稳定产出。
